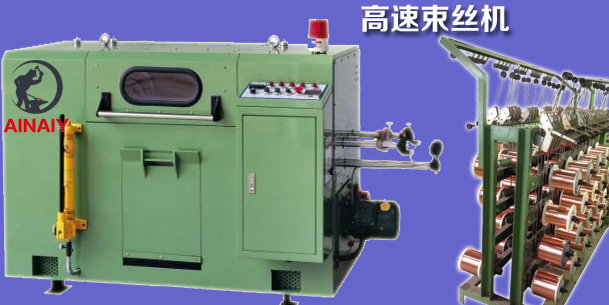

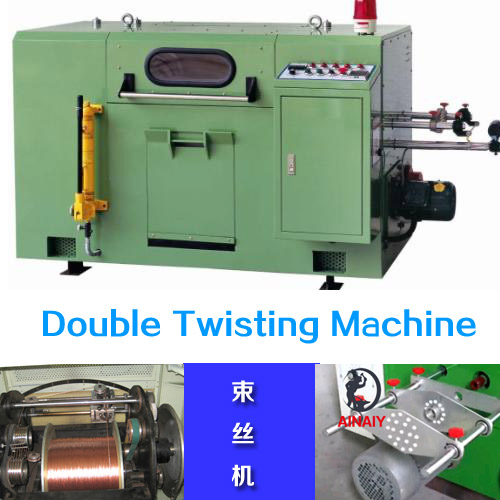

高速束絲機.500mm.2.5mm2
- 機器名稱： 束絲機，絞線機，絞銅機
- 機器型號： 500
- 機器性能： 速度快，內部斷線停機，外部斷線停機，剎車功能
愛耐用機械高速束絲機采用臺灣積累多年的最新技術，500mm束絲機絞弓最高轉速達到3000轉/分鐘，即6000節距/分鐘，最小可用于0.10mm銅絲束絞，設有外部斷線停機，內部斷線停機，外部剎車和內部剎車裝置，自動化程度高，絞距穩定，速度快，操作簡單。整機箱體采用特制鋼材焊接而成,并作去應力退火處理,機架不變形,絞弓主軸同心度高并經過優良的動平衡檢測,設備高速運轉平穩,噪音底,效率高，大大的降低了零件的磨損程度，延長機械的使用壽命。
一 束絲機用途:
1-1 適合七股以上銅線,漆包線，銅包鋁，銅包鋼等導體絞合
二 主要技術參數:
2-1 絞合面積 : 0.035~2.50平方毫米,2.5mm2以上需更換絞弓降低轉速。
2-2 絞距范圍 : 3.22-40.00mm(標準30諧段)，也可根據客戶要求增大絞距，最大絞距100mm
2-3 適用線徑 : Φ0.1-0.45mm
2-4 絞 向 : 左右絞向均可
2-5 收線盤規格: φ500mm
2-6 裝線量 : 250kg
三 主機配置及性能:
3-1 主機重量 : 約2000kg
3-2 主軸轉速 : 最高2200轉/4400扭
3-3 主機動力 : 7.5HP馬達加7.5HP(EMERSON)愛默生變頻器變頻無級調速
3-4 整機軸承 : 國際國內知名品牌。
3-5 主軸高度 : 750mm
3-6 排線方式 : 軸承式排線,排距,排幅均可調節
3-7 制 動 : 采用電磁剎車器,內外斷線自動停機剎車,計米到位自動報警停機裝置
3-8 外觀顏色 : 豆綠色
四 銅線放線架
4-1 放線條數 : 隨客戶生產要求而定,可配200頭，放線架另外計價。
4-2 放線型式 : 200-300mm彈簧張力動盤放線和多股并絲動力放線架，多頭并絲主動放線架
